商品概要


  D23-0011は920MHz帯を使用したフィールド無線ネットワークに適した特定小電力モジュールです。
   ルネサスエレクトロニクス社製RFフロントエンドチップ内蔵CPUに
  同社製Wi-SUN FAN1.1スタックを組合わせたハイパフォーマンス小型無線モジュールです。

  Wi-SUN FAN 1.1HPで追加となった OFDM変調による高速通信に対応
  また、Wi-SUN FAN1.1 LE 対応D15-0013モジュールを組み合わせることで、電池で動作する
  低消費電力センサーデバイスネットワークが構築できます。

  Wi-SUN FAN 1.1の2つのモード
  ・Wi-SUN FAN (HP: High Perfomance)
   ◆ノードは最大1.2MbpsまでのOFDMをサポート
   ◆Multi Data Rate(MDR)機能により近隣ノードと変調および
    データレートのネゴシエーションが可能

  ・Wi-SUN FAN (LE: Low Energy)
   ◆ルーターはバッテリー駆動のLow Energy親ノードとして利用可能

  ・RENESAS社RX65W使用(ボーダールータ/ルーターノード (D23-0003-0011)-(B/N) Wi-SUN FAN1.1 HP)
  ・RENESAS社RL78/G1H使用(リーフノードデバイス(D15-0003-INT-(L)) Wi-SUN FAN1.1 LE)
  ・電波法に基づく工事設計認証(技適)取得済み
  ・ARIB STD-T108準拠

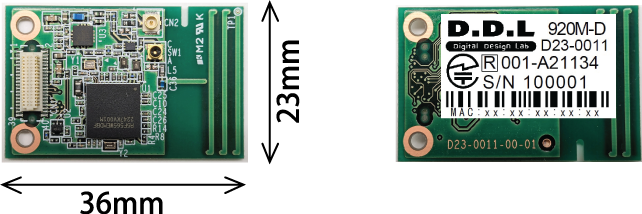

  ・小型軽量(36×23×3.3mm ,2g)
  ・CPU内蔵でシンプルなシステム構成が可能
  ・内蔵アンテナ及びオプションの外部アンテナに対応
  ・ソフトウェアによるアンテナ出力切り替え可能(D23-0011のみ)
  ・マルチホップ、メッシュネットワークによる広域ネットワークの実現が容易
  ・RENESAS社製PC確認ツールを使用して、ネットワークの接続、
   設定の確認が簡単に行えるため、システム初期の開発工数が大幅に削減できます。

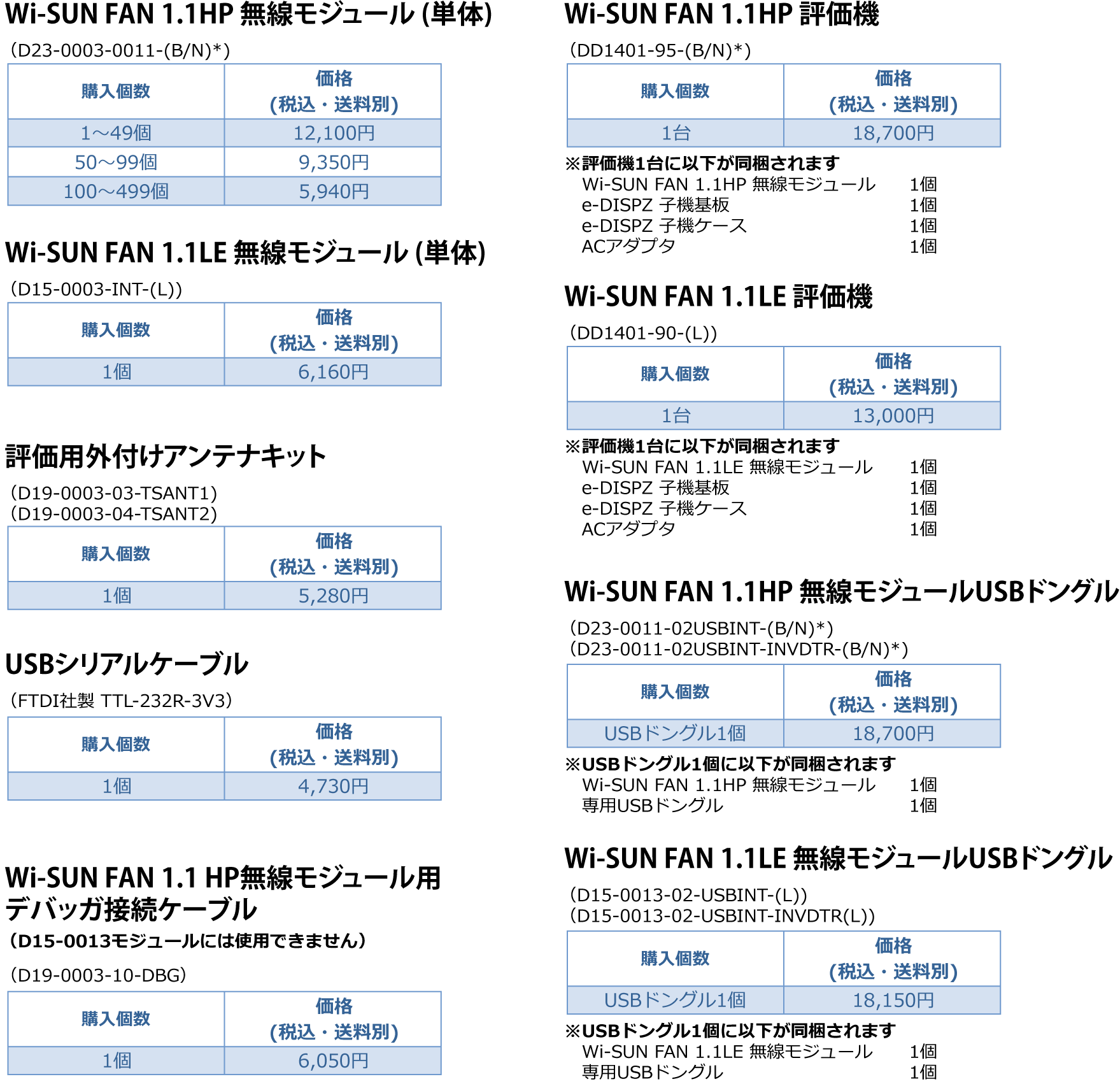

  価格表



*ソフトウェアのサイズの制限より、対応するFANネットワークの構成に対応する専用のF/Wが書き込まれております。
具体的にはボーダールーター、ルーターノードで型式が異なります。
ご注文の際型式末尾 B及びNを選択して注文願います。

B:ボーダールーター
N:ルーターノード


  評価機について



Wi-SUN FAN 1.1無線モジュール評価機


eDISPZの子機の基板からTX,RX,VCC,GNDの4本のラインをコネクタ(6ピン)にしています。

弊社オプション品のUSBシリアルケーブルを本コネクタに接続するだけでPCから制御が出来ます。

また、お客様のシステムと本コネクタを接続することで、お客様のシステムからも制御が可能です。

動作確認用にTeratermのマクロをご用意していますので、直ぐに動作させることが出来ます。

詳細につきましては『評価機器補足資料』をご確認ください。


  ご購入方法



 ※送料は代引き手数料込みで全国一律600円(1回のご注文に付き10個までは一律600円)となります。



12,100円
(税込み)

商品詳細へ

  WI-SUN FAN1.1 HP 無線モジュール単体

  型番:D23-0011-(B/N)
  Wi-SUN FAN 1.1 HP 無線モジュールの単体商品です

  ※1度に50個以上のご注文の場合、割引になりますのでお問い合わせください

  数量


  種類





6,160円
(税込み)

商品詳細へ

  WI-SUN FAN1.1 LE 無線モジュール単体

  型番:D15-0003-INT-(L)
  Wi-SUN FAN 1.1 LE 無線モジュールの単体商品です


  数量







18,700円
(税込み)

商品詳細へ

  Wi-SUN FAN 1.1 HP評価機

  型番:DD1401-95-(B/N)
  Wi-SUN FAN 1.1 HP評価機です

  ※接続評価にはボーダールーターとルーターノードそれぞれの機器が必要です。


  数量


  種類





13,000円
(税込み)

開発中

  Wi-SUN FAN 1.1 LE評価機

  型番:DD1401-90-(L)
  Wi-SUN FAN 1.1 LE評価機です

  ※接続評価にはボーダールーターとルーターノードそれぞれの機器が必要です。

開発中



18,600円
(税込み)

商品詳細へ

  Wi-SUN FAN 1.1 HP 無線モジュールUSBドングル

  型番:D23-0011-02USBINT-(B/N)
     D23-0011-02USBINT-INVDTR(B/N)
  Wi-SUN FAN 1.1 HP 無線モジュールUSBドングルです


  数量


  種類





18,150円
(税込み)

開発中

  Wi-SUN FAN 1.1 LE 無線モジュールUSBドングル

  型番:D15-0013-02-USBINT-(L)
     D15-0013-02-USBINT-INVDTR(L)
  Wi-SUN FAN 1.1 LE 無線モジュールUSBドングルです


開発中



5,280円
(税込み)

商品詳細へ

  評価用外付けアンテナキット

  型番:D19-0003-03-TSANT1
     D19-0003-04-TSANT2
  オプション品の評価用外付けアンテナキットです


  数量


  種類





4,730円
(税込み)

商品詳細へ

  USBシリアルケーブル

  型番:FTDI社製 TTL-232R-3V3
  オプション品のUSBシリアルケーブルです


  数量




6,050円
(税込み)

商品詳細へ

  Wi-SUN FAN 1.0/1.1HP デバッガ接続ケーブル

  型番:D19-0003-10-DBG
  オプション品のデバッガ接続ケーブルです
  ※デバッガを使用したWI-SUNアプリケーション開発には
   ルネサスエレクトロニクス様とプロトコルスタック使用の契約が必要になります。


  数量



  資料ダウンロード




Wi-SUN FAN 1.1無線モジュール パンフレット

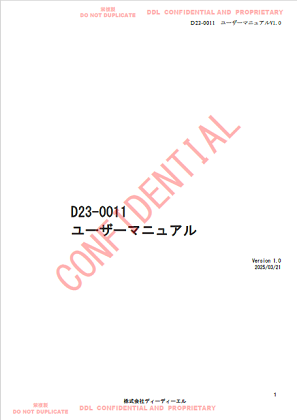

Wi-SUN FAN 1.1 HP 無線モジュール ユーザーマニュアル

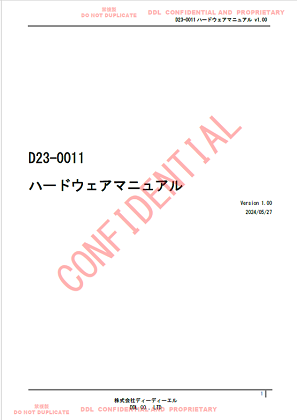

Wi-SUN FAN 1.1 HP無線モジュール ハードウェアマニュアル



Wi-SUN FAN 1.1 HP無線モジュール評価環境資料


  Renesas社製 接続確認ツール Wi-SUN UI



Renesas社の接続確認ツール  Wi-SUN UI使用可能です。
本GUIアプリより、無線モジュールを使った製品の初期検討をスムーズに行えます。

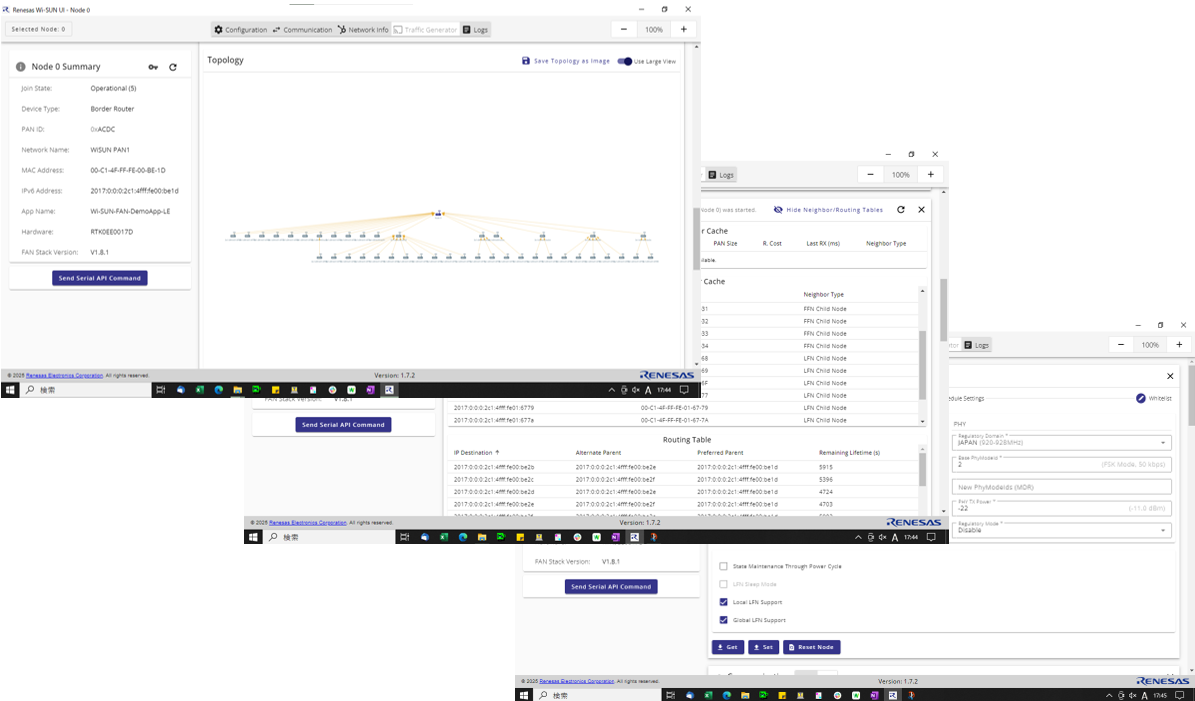

・Renesas社製 Wi-SUN UI 表示画面例

 対応OS Windows XX
 アプリケーション使用は製品購入者様限定といたします。

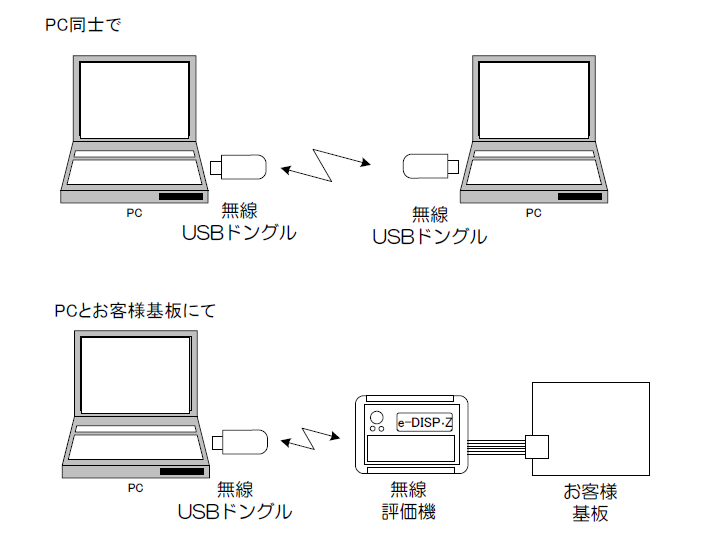

・Renesas社製 Wi-SUN UI 接続構成
